螺柱焊的改進行式

 有三種改進形式的螺柱焊；
    1、電容放電螺柱焊；
    2、拉弧式電容放電螺柱焊；
    3、螺柱摩擦焊；

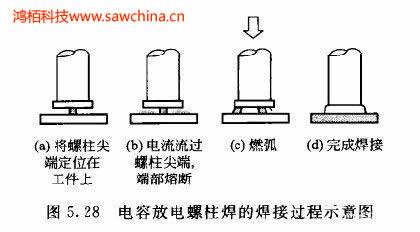

    對于接觸式電容放電螺柱焊，焊接所需要的能量儲存在低壓壓容量電容器中，這種方法又稱為電容儲能螺柱焊。該方法所用的螺柱與電弧螺柱焊的螺柱稍有不同，它具有一長度很短、直徑很小的端部。焊接時，螺柱尖端部與工件接觸，然后焊槍施加一壓力。電容儲存的能量通過螺柱尖端部或凸點釋放，接觸部位具有很高的電阻，在電阻熱的作用下，該部位迅速熔斷，同時引燃電弧，電弧加熱螺柱端部和工件表面。在燃弧期間，螺柱在彈簧力或氣壓作用下被壓向熔池。高能量密度的電弧維持3~4ms后熄滅，熔池凝固形成焊縫。焊接時間非常短，焊接速度非?？?，因此工件受焊接熱影響很小。圖5.28示出了電容放電螺柱焊的焊接過程。
   低碳鋼的電容放電螺柱焊既不使用焊劑也不用進行保護。這種方法需要采用專門設計的電源、焊槍及控制器。只能焊接直徑不大于1/4in(6.4mm）的螺柱。
   拉弧式電容放電螺柱焊的電弧引燃和電弧螺柱焊相同。圖5.29給出了這種方法的焊接過程示意圖。先將螺柱定位在工件的預定位置上，然后抻起螺柱，拉出電弧。在電弧熱量作用下熔化螺柱端部并形成熔池。電弧燃燒6~15ms后，將螺柱壓入熔池，熔池凝固形成焊縫。這種焊接方法可焊接的最大螺柱直徑為1/4in(6.4mm）。
   拉弧式電容放電螺柱焊不需要焊劑，但焊接鋁等活潑金屬時需要使用保護氣體。這種方法所用的電源及其他設備類似于接觸式電容放電螺柱焊。
