鎢極惰性氣體保護焊（GTAW）的焊接回路

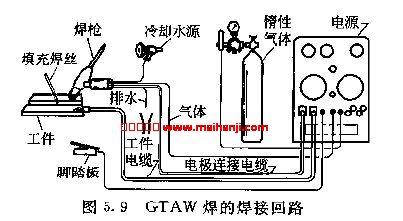

   圖5.9示出了GTAW焊的焊接回路。該電路中還示出了多個可選物件；冷態填充焊絲；用于在焊接過程中調節電流的腳踏板；用于冷 卻大電流焊槍的冷 卻水系統。GTAW焊通常采用恒流外特性的直流電源或交流電源。采用直流電流電源時，兩種極性接法均可用，這需要根據母材類型及厚度來選擇。
    交流GTAW采用高頻火花放電振蕩器引弧時，需要采取決定的保護措施，因為裝有高頻火花放電振蕩器的弧焊電源向外輻射多處頻率的電信號，這些信號干擾無線電及電視信號。有鑒于此，美國國內使用的這種電源應符合美國聯邦通信委員會（FCC）的相關規定。大多數國家都有類似的規定。
    內置高頻穩弧器或裝有分立式高頻穩弧器的焊機必須可靠接地并配置專用屏蔽裝置。制造商會提供有關限制輻射的安裝說明，一般要求焊接所在區域內的所有導體均接地。如果按照制造商的安裝說明進行安裝，則高頻穩弧器會滿足美國聯邦通信委員會（FCC）的相關規定。
